GC8548雙通道H橋電機驅動芯片替代LV8548
2020/5/28 14:00:00 點擊：
GC8548 是一款雙通道 12V 直流電機驅動芯片，為攝像機、消費類產品、玩具和其

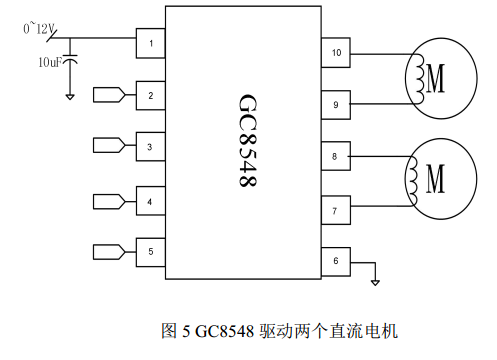

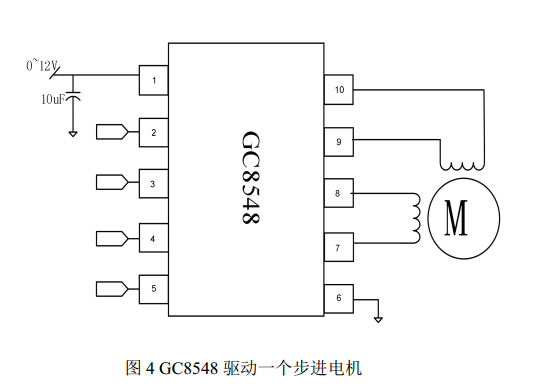

他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。芯片一般用來驅動兩個直流電機或者驅動一個步進電機。GC8548 可以工作在 3.8~12V 的電源電壓上，每通道能提供高達 1.5A 持續輸出電流或者 2.5A 峰值電流，睡眠模式下功耗小于1uA。GC8548 具有 PWM（IN/IN）輸入接口,與行業標準器件兼容，并具有過溫保護，欠壓保護，短路保護，過流保護等功能。GC8548 內置 LDO，不需要邏輯電源，輸入兼容 3.3V 與 5V。
● 在任何環境下都不能超過芯片的絕對參數；
● VM 的旁路電容，特別是陶瓷電容的連接應該盡可能的靠近芯片 VM 腳
● 當 VM 電源電壓較高或電流較大時，VM 的旁路電容增大到 10uF 以上。
