SC1281/ADC08D1000CIYB功能模塊示意圖


SC1281替代ADC08D1000CIYB
雙通道 8 位 1.0/1.5GSPS ADC
主要性能：
? 卓越的精度和動態性能
? 低功耗，在較低的采樣率下進一步降
低
? 內部端接、緩沖、差分模擬輸入
? SPI 串行控制接口
? 輸出測試模式
? 1:1 Non-demux 或 1:2 Demux LVDS 輸
出
應用場合：
? 數字示波器
? 寬帶通信
? 數字采集系統

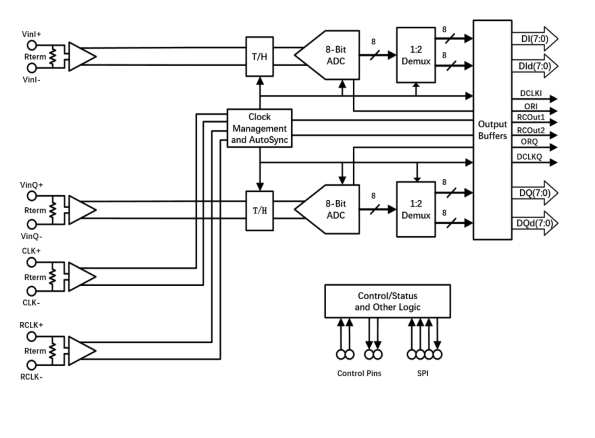

功能模塊示意圖：

產品概況：
SC1281/SC1282是采用多級差分流水線架構，內置高性能采樣保持電路和片內基準電
壓源的雙通道、8位、1.0/1.5GSPS模數轉換器（ADC）。
SC1281/SC1282具有杰出的動態性能與低功耗特性。采用1.9V電源供電，SC1282在
輸入信號為103MHz，1.5GSPS采樣率下，可產生7.9有效位數(ENOB)，同時提供10-18的
誤碼率(CER)，在1.5GSPS的Non-demux模式下典型功耗為1.98W。SC1281在輸入信號為
103MHz，1.0GSPS采樣率下，可產生7.95有效位數(ENOB)，在1.0GSPS的Non-demux模
式下典型功耗為1.17W。
為方便抓取數據，每個通道都有其獨立DDR數據時鐘DCLKI和DCLKQ，并且
SC1281/SC1282支持1:2 Demux 模式，在該模式下每個通道的第二組8 bit LVDS總線被激
活，輸出數據速率變為時鐘速率的一半。輸出格式可以配置為偏移二進制（默認）或二進
制補碼，并且低電壓差分信號（LVDS）數字輸出與IEEE 1596.3-1996兼容，可調節的共模
電壓為0.8V或1.2V。
SC1281/SC1282采用128引腳的QFN封裝，額定工業溫度范圍為-40°C至+ 125°C。
