LINEAR(美國)LTC2245國產SC2245 14位10MSPS單通道操作手冊
2021/11/10 16:24:36 點擊：171
產品概況

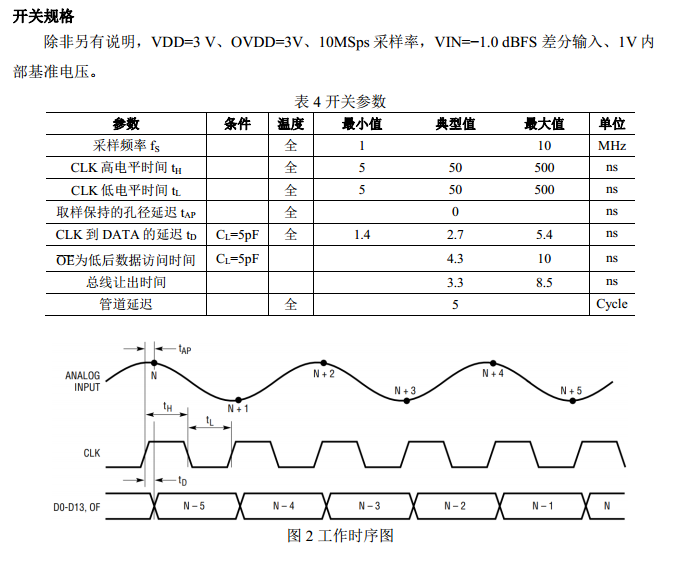

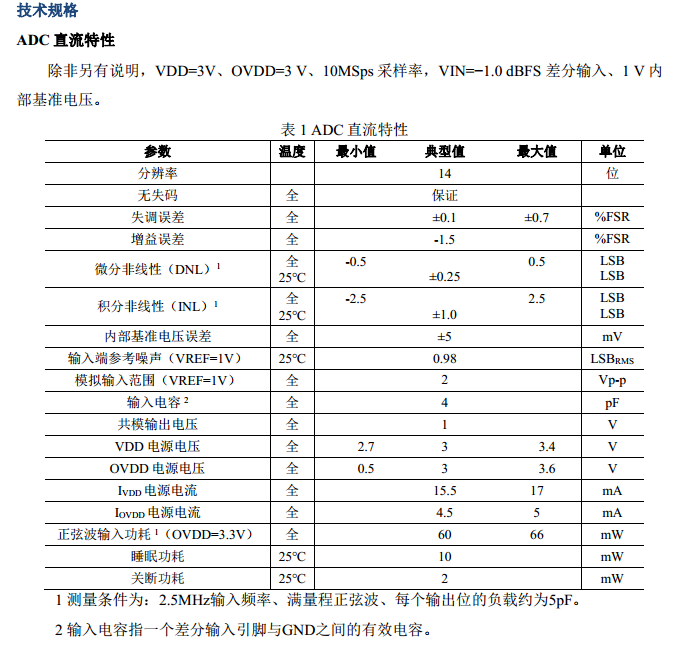

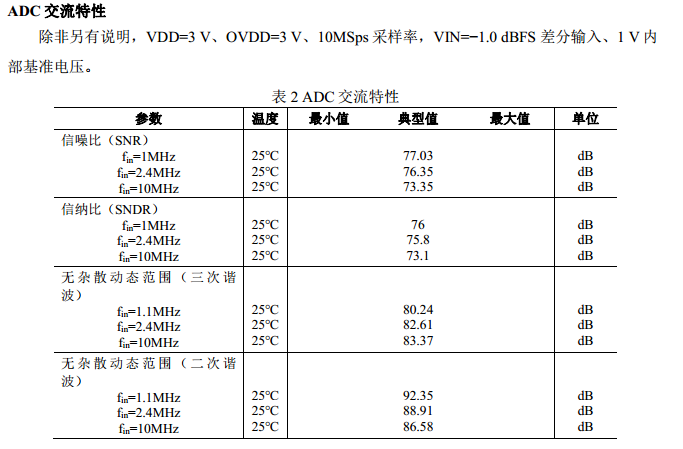

SC2245 是一款 14 位 10Msps 低功耗 3V 模擬電源供電，3V 數字電源供電的模數轉換器，專為數字化高頻寬動態范圍信號而設計。SC2245 非常適合要求苛刻的成像和通信應用，其交流性能，包括 77dB 信噪比和 82dB 無雜散動態范圍，用于遠遠超過奈奎斯特頻率的信號。直流規格包括±1LSB INL（典型值），±0.25LSB DNL（典型值）和無漏失碼。轉換噪聲很低，僅為0.98LSBRMS。一個單獨的輸出電源使輸出能驅動 0.5V 至 3.6V 邏輯電路.一個單端 CLK 輸入負責控制轉換器運作。一個任選的時鐘占空比穩定器在全速和多種時鐘占空比條件下實現了高性能。
