馬達控制驅動芯片GC9110引腳圖及GC9110引腳定義
2020/8/24 15:08:19 點擊：
馬達控制芯片GC9110 是一款低壓 5V 全橋驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的
電機驅動解決方案。GC9110 能提供高達 1.3A 的持續輸出電流。可以工作在 1.2~7V 的電源電壓上。GC9110 具有 PWM（IN/IN）輸入接口,
與行業標準器件兼容， 并具有過溫保護功能。GC9110S 是 SOP8pp 封裝，GC9110D 是DFN 封裝。
芯片特點
● H 橋電機驅動器
-- 電源電壓 1.2~7V
-- 低導通阻抗(HS+LS)420mΩ
● 1.3A 持續驅動輸出電流
● PWM(IN1/IN2)輸入模式
● 內置過溫保護
● 低電流睡眠模式（nA 級，IN1=IN2=0）

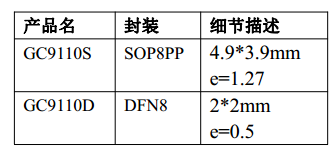

型號及封裝：

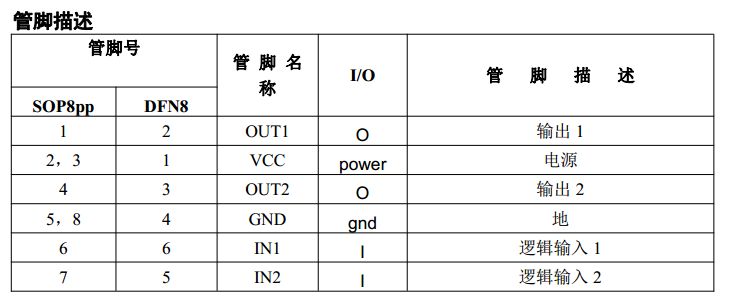

馬達控制驅動芯片GC9110引腳圖及GC9110引腳定義：

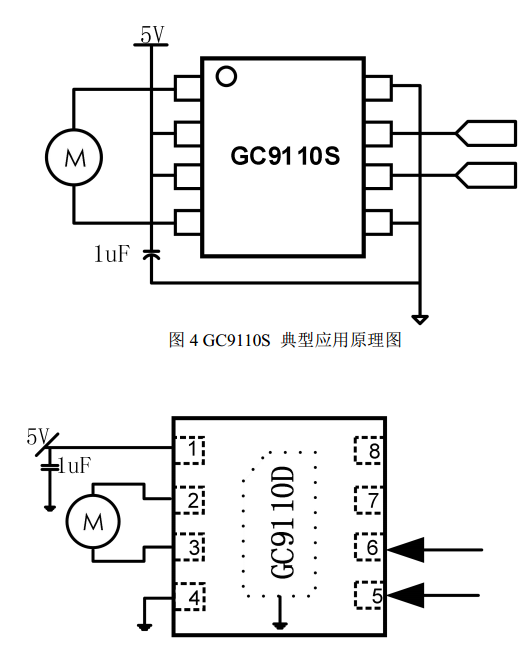

典型電路圖
