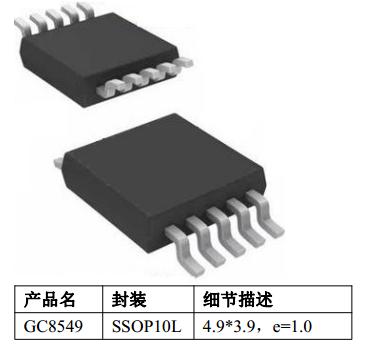

機器人電機馬達驅動芯片GC8549，兼容替代LV8549
2020/6/10 10:51:36 點擊：
深圳市錦鋒科技有限公司為世芯一級代理，歡迎來電咨詢，可提供技術支持！

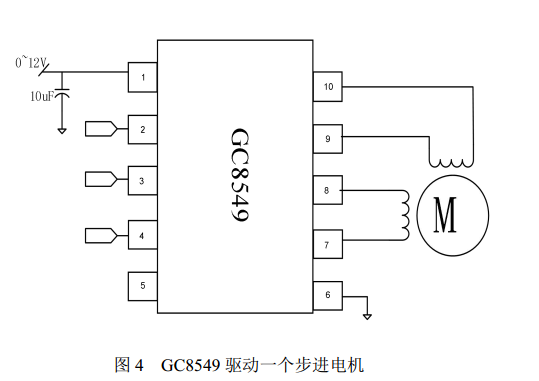

GC8549 是一款雙通道 12V 直流電機驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。芯片一般用來驅動兩個直流電機或者驅動一個步進電機。GC8549 可以工作在 3.8~12V 的電源電壓上，每通道能提供高達 1.5A 持續輸出電流或者2.5A峰值電流， 睡眠模式下功耗小于1uA。GC8549 具有 PWM（IN/EN）輸入接口,與行業標準器件兼容，并具有過溫保護，欠壓保護，短路保護，過流保護等功能。GC8549 內置 LDO，不需要邏輯電源，輸入兼容 3.3V 與 5V。
芯片特點
● H 橋電機驅動器
-- 電源電壓 3.8~12V
-- 低導通阻抗(HS+LS) 350mΩ
● 1.5A 持續驅動輸出電流
● PWM(IN/EN)輸入模式
● 兼容 3.3V，5V 邏輯輸入
● 內置過溫保護
● 內置 H 橋電源短接保護，短地保護
● 低電流睡眠模式（nA 級，EN=0
芯片應用
● 攝像機
● 數字單鏡頭反光(DSLR) 鏡頭
● 玩具
● 機器人技術
● 共享單車鎖
● 水表開關
● 醫療設備
