HT560 30W立體聲D類I2S輸入音頻功放
- 品牌：???禾潤
- 型號：???HT560

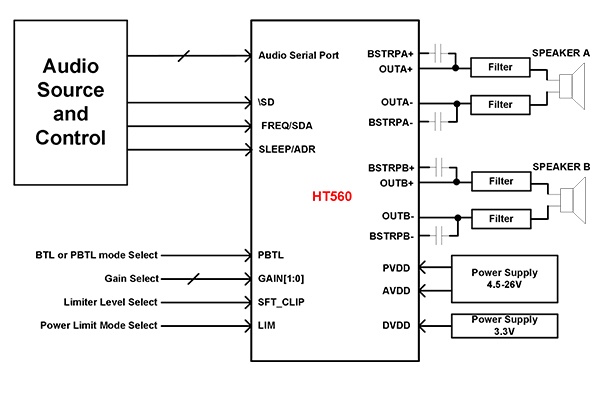

HT560是一款高效I2S輸入D類立體聲音頻功率放大器。HT560可選硬件或者軟件I2C控制。在BTL模式，能夠提供2*30W/8Ω功率輸出；在PBTL模式，能夠提供75W/4Ω功率輸出。
HT560具有過溫限幅功能，當芯片內部溫度達到過溫限幅點，HT560自動降低增益，使其IC能夠連續播放而不間斷。另外，HT560具有功率限制功能，一種是限幅功能，在輸出端限制一定的輸出幅度，使其不損壞喇叭。另一種為AGC防削頂失真功能，開啟后，可有效改善因輸入幅度過大或者電源電壓降低造成的破音失真。
此外，HT560內置關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
-
輸出功率
BTL，2×30W，24V/8Ω，連續
BTL，2×25W，16V/4Ω，連續
BTL，2×40W，18V/4Ω，峰值
PBTL， 75W，24V/4Ω，連續
-
4.5V-26V寬電壓輸入范圍
-
超過90%效率，無需散熱片
-
立體聲I2S輸入
-
32，44.1，48，88.2，96kHz采樣率
-
可選硬件或軟件控制
-
可編程功率限制，以及AGC功能
-
過溫限幅功能
-
輸出短路、過流關斷功能
-
欠壓異常保護功能
-

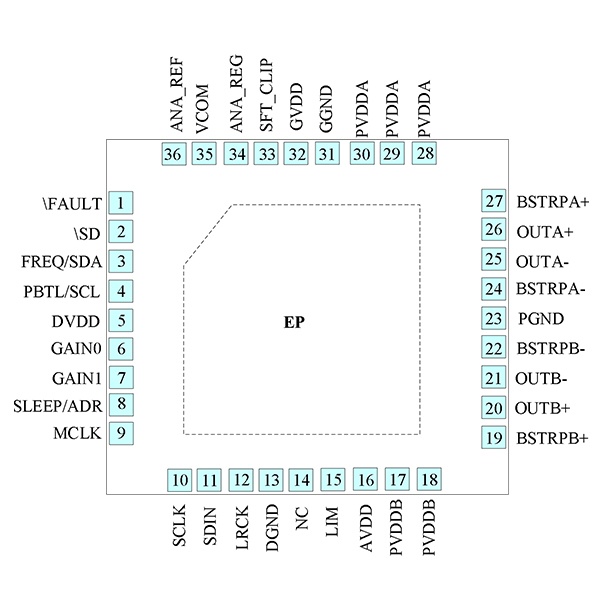

無鉛無鹵封裝，QFN36-P
應用
-
藍牙音箱
-
便攜式音箱
-
2.1聲道音箱
-
擴音器
-
拉桿音箱
-
LCD電視/監視器
